BODY PROTOTYPE-00 全身プロポーション基準更新

概要

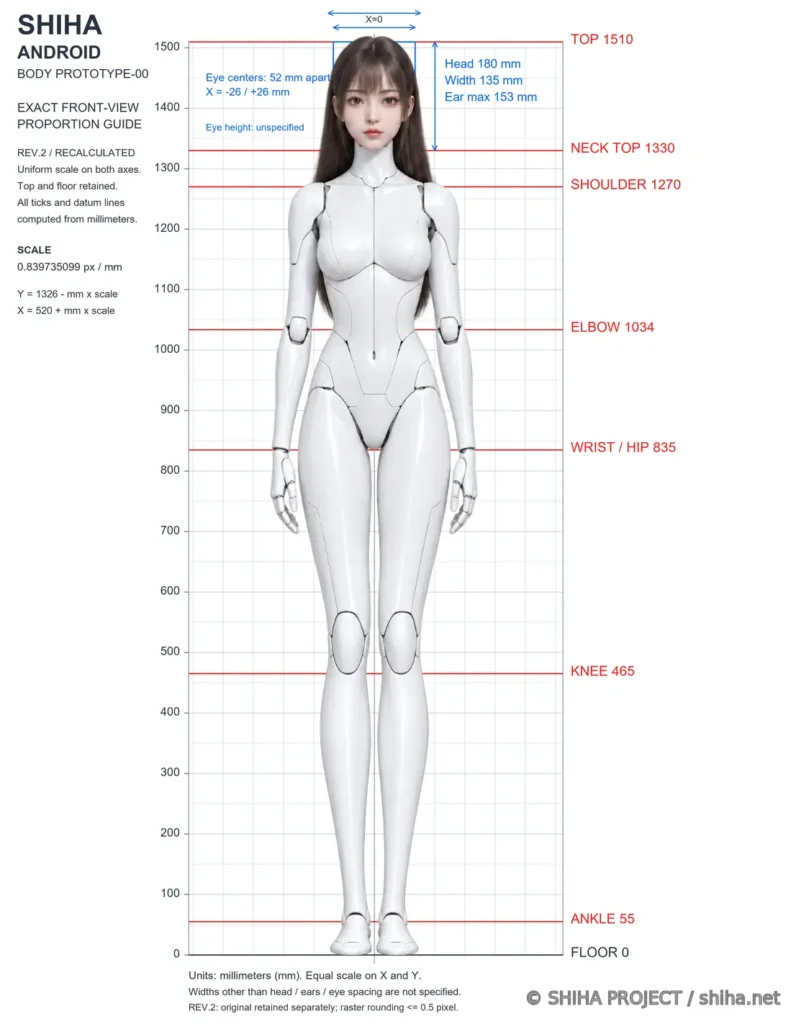

BODY PROTOTYPE-00の正面・側面図を拡大して採寸し、全高だけでなく幅、奥行、片脚幅、片腕幅などを部位別に管理する方針へ進んだ。

背景 / 課題

身長と関節高さだけでは、既存フィギュアの調整や部位別CAD作成に必要な外形寸法が不足する。腕や髪を含む最大幅と、本体構造だけの幅を分けて記録する必要があった。

設計 / 変更内容

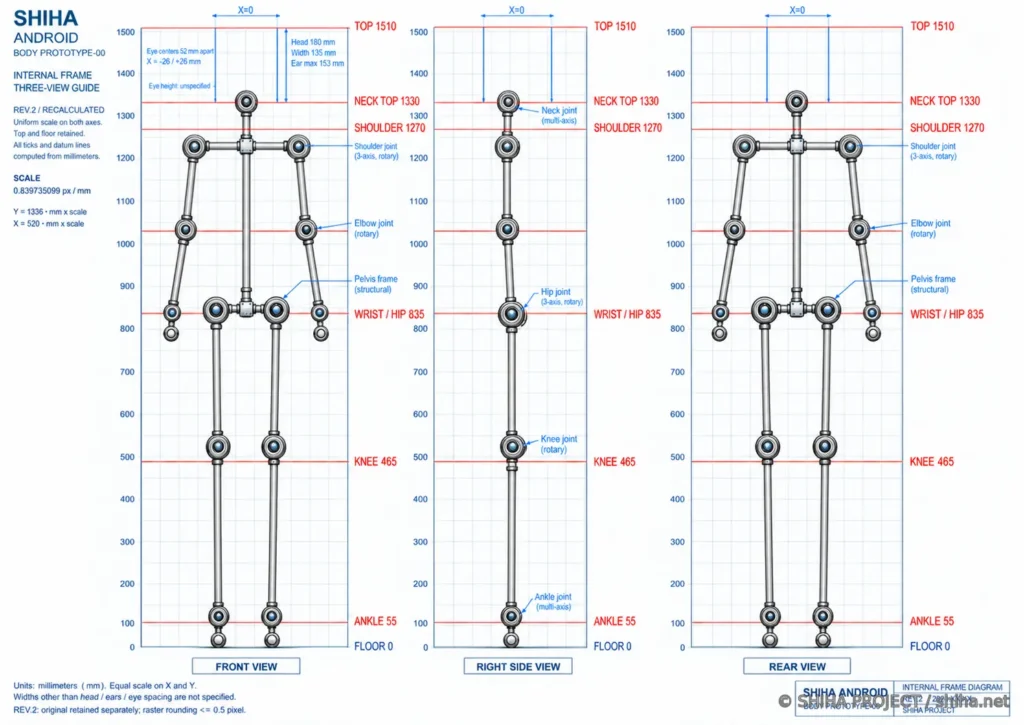

主要Z基準を次のとおり維持する。

TOP              1510 mm
NECK TOP         1330 mm
SHOULDER         1270 mm
ELBOW            1034 mm
WRIST / HIP       835 mm
KNEE              465 mm
ANKLE              55 mm
FLOOR               0 mm

• 前面図・側面図の拡大採寸値を表計算へ整理した。
• 奥行は腕と髪を除くBODY本体を基準とする。
• 幅はBODY本体、腕を含む肩幅、片脚、片腕を分けて記録する。
• 足部最大横幅は 68mm を基準値として追加した。

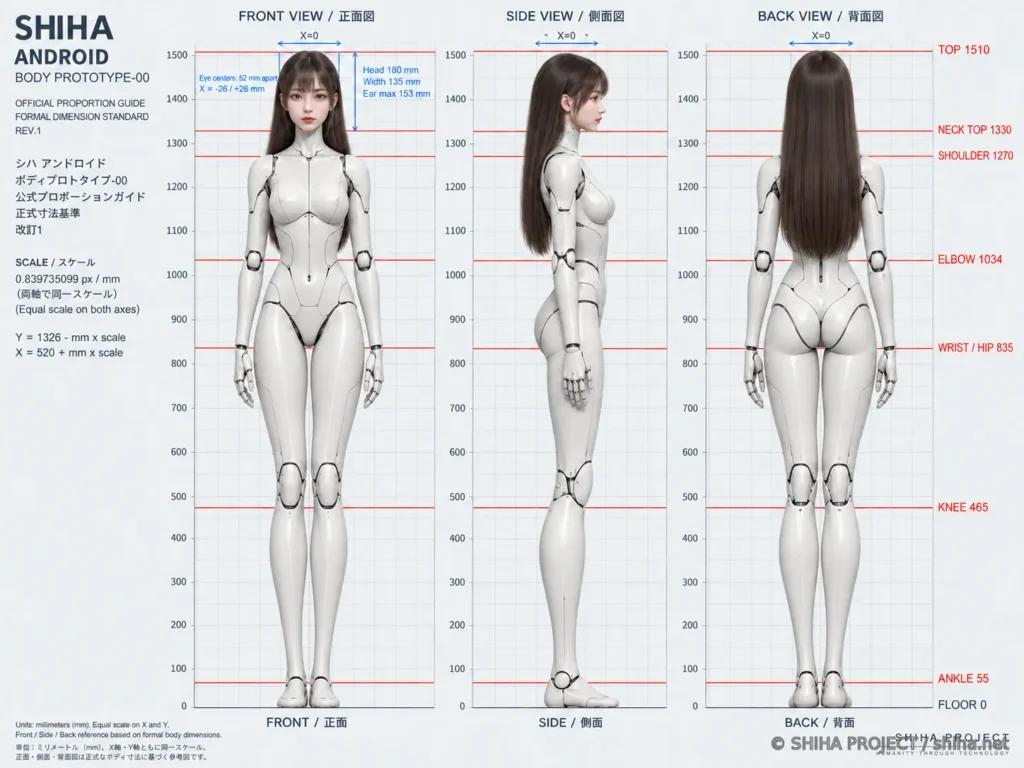

• 三面図Rev.3と可動フィギュアの側面を重ね、腕と髪を除く外形一致を確認基準とする。

結果 / 現在位置

全身を一括で感覚調整する段階から、部位ごとの実測値をCADへ渡せる段階へ移行した。未確定寸法は推測で固定せず、実測と比較を継続する。

CURRENT STATUS

ADJUSTING — 三面図と実物候補を照合し、BODY-DATUMを更新中
