概要
頭部外装を、既存モデルの縦横比調整ではなく、承認済みIdentity Masterから生成・校正する専用設計へ変更した。
背景 / 課題
既存3D顔の変形だけでは、詩葉らしい目、頬、顎、頭部奥行、左右側面の整合を同時に維持できない。また、外観だけがHU-00 Geometry Datumから外れる危険があった。
設計 / 変更内容
Identity Master
↓

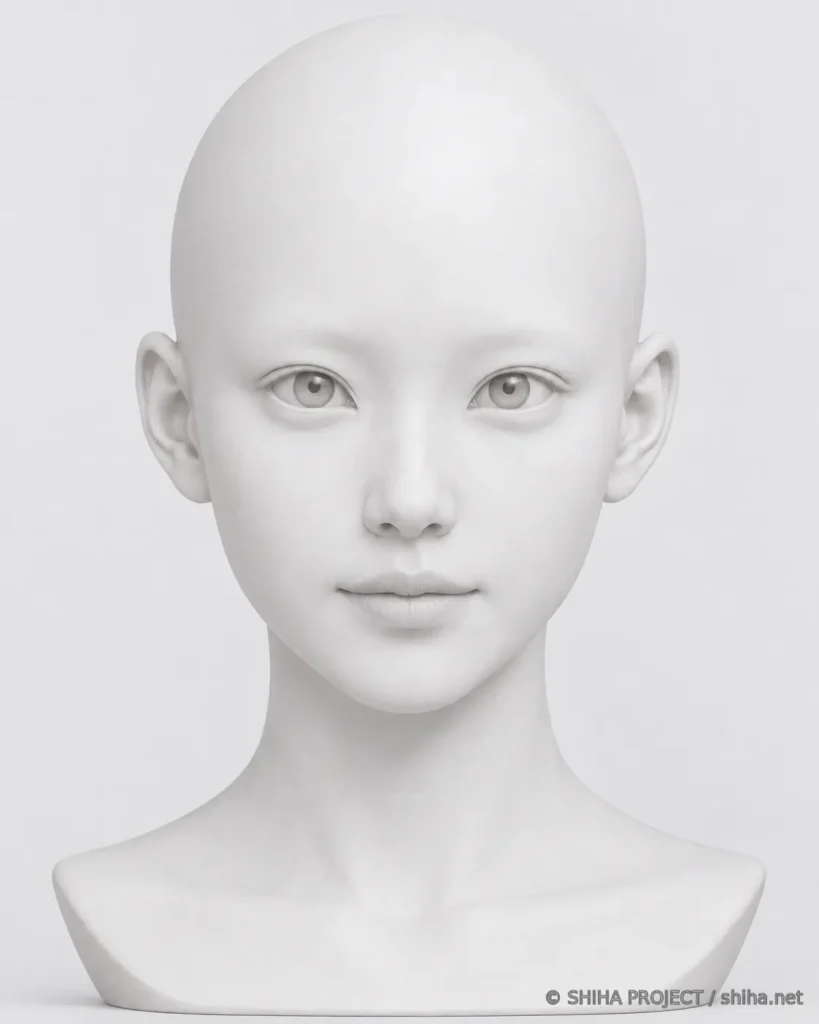

FRONT / SIDE / REAR
↓
Tripo / Meshy等で複数候補を生成
↓
Identity比較
↓
Blenderで寸法校正
↓
意匠MASTER
↓
PRINT版
・生成OBJ/STLは完成部品ではなく意匠原型候補として扱う。
・頭高180mm、頭幅135mm、耳込み153mm、奥行163mm、眼孔中心間52mmで校正する。
・外装へ機器を直接固定せず、機能部品は内部フレーム単独で成立させる。
・外装は位置決めピンと磁石／小ネジで着脱する。
結果 / 現在位置
詩葉の顔Identityと機械設計を別々に妥協するのではなく、Identity MasterをHU-00の正式寸法へ合わせる工程が確立した。
CURRENT STATUS
DESIGNING — 複数3D候補の生成・比較とBlender校正へ移行
